PHÍCH CẮM ĐỰC KIỂU NHẬT KIỂU B

ĐẶC ĐIỂM PHÍCH CẮM ĐỰC KIỂU B

Tương tự như phích cắm kiểu A, kiểu B cũng được sử dụng chủ yếu Bắc và Trung Mỹ, Nhật Bản,... Đây là kiểu phích cắm 3 chấu được phát triển theo tiêu chuẩn NEMA 5-15. Nó có 2 chấu bằng kim loại phẳng dày 1,5mm, cách nhau 12,7mm, có chiều dài từ 15,9 đến 18,3mm và chiều rộng 6,3mm. Chấu thứ 3 là một thanh kim loại hình trụ có đường kính 4,8mm hoặc cũng có thể có mặt cắt bán nguyệt. Chấu thứ 3 này dài hơn 2 chấu phẳng 3,2mm để đảm bảo thiết bị được nối đất trước khi 2 chấu còn lại có điện. Khoảng cách giữa chấu nối đất và 2 chấu còn lại là 11,9mm. Phích cắm kiểu B có định mức là 15A..

THIẾT KẾ PHÍCH CẮM ĐỰC KIỂU G

Với thiết kế các chấu hình hộp như trên nên phích cắm kiểu B không thể cắm vào ổ cắm kiểu C và ngược lại nối đất.

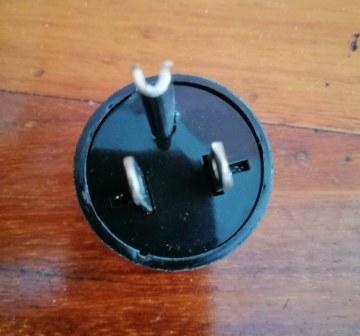

HÌNH ẢNH PHÍCH CẮM ĐỰC KIỂU G
